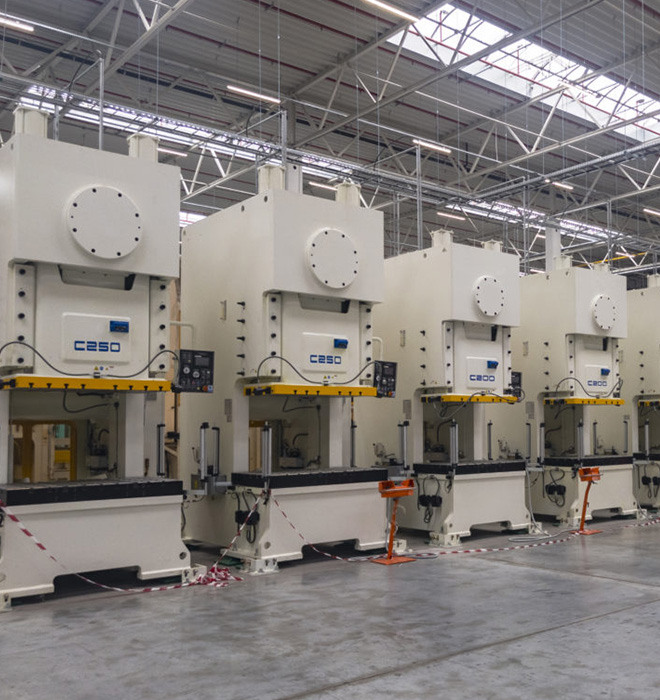

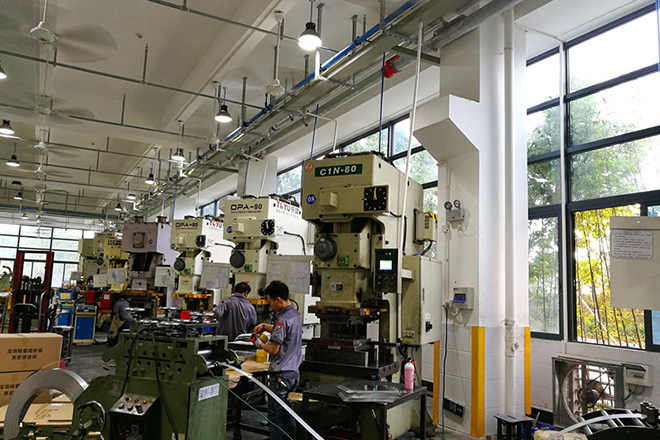

Zaawansowane technologie premium dla matrycy do prasy blachy mogą szybko tworzyć i obsługiwać złożone części prasy blachy. Posiadamy narzędzia do pras od 15-400 ton we własnym zakładzie, zgodnie z normą ISO, nasze operacje produkcji narzędzi i matryc mają tolerancje do +/-0.025mm.

Rodzaje matrycy do prasy blach

1. Pojedyncza matryca do wykrawania blachy

Pojedynczy wykrawacz i matryca blachy zwykle wytwarzają otwory w części lub wycinają część.

Proste matryce do formowania blachy powszechnie produkują również podstawowe formy, jak również wykonują operacje wycinania i stycia.

Proste wykrawanie blach i matryce wymagają od operatora prasy załadunku i rozładunku części i materiału części przed i po każdym cyklu prasy.

2. Złączona matryca do prasy blach

Złożone blanki matrycy produkują część w tym samym czasie w tej samej stacji. W większości przypadków ta operacja.
perforuje otwór lub otwory w dół, podczas gdy część blankuje w górę. Pozwala to ślimakom z tych dziur spaść przez matrycę.
Metoda ta pozostawia część w matrycy, wymagając pewnych środków usuwania części.
Mogą one pracować w sposób ciągły z podajnikiem, pod warunkiem że można usunąć część w odpowiednim czasie.

Zalety matrycy złożonej obejmują:

Minimalna przestrzeń w prasie
Wszystkie zadziory w jednym kierunku
Doskonała dokładność między otworami a krawędziami wykończenia
Bardziej ekonomiczna w budowie niż matryca progresywna

3. Progressive Metal Press Die

Wykrojniki progresywne to skuteczny sposób na przekształcenie surowego materiału cewki w gotowy produkt przy minimalnej obsłudze. Jako że materiał podaje się ze stacji na stację w matrycy, stopniowo działa w ukończoną część. Postępowe umieracze zazwyczaj biegają od prawej do lewej. Materiał części podaje jeden progres dla każdego cyklu prasy. Wczesne stacje zazwyczaj perforują otwory, które służą jako piloty do zlokalizowania paska magazynowego w późniejszych stacjach.

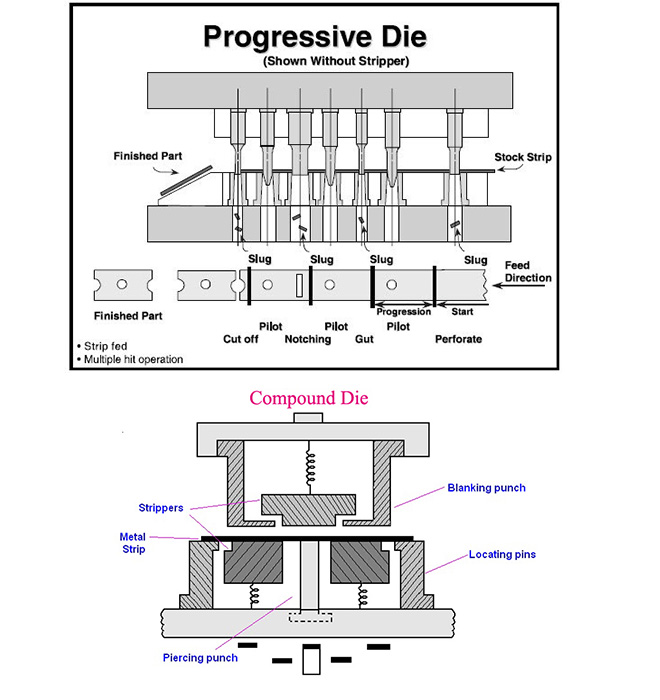

Jak działa zestaw wykrawaczy i matryc blachy?

Wykrawanie blachy odbywa się za pomocą prasy wykrawania, zmieniającej kształt metalu, formującej i cięcia go. Kiedy metal przechodzi przez prasę, jest on cięty na wcześniej określone kształty.

Wykrawacze blachy do wykorzystania procesu formowania na zimno, który wykorzystuje matryce i formowanie prasy do blachy, aby przekształcić blachę na różne kształty.

Istnieje kilka komponentów do ustawienia matrycy. Obejmują one płytę dziurkującą, prowadnicę, blok ustawiający, pusty dziurek, dziurkę przekłuciową, płytę usuwającą, pilota, matryce wycinające.

Czasami operacje zestawów matryc nie ograniczają się do jednej konkretnej matrycy. Niektóre matryce mogą używać wielu typów operacji, w tym:

○ Gięcie & nbsp; ○ Plankowanie ○ Rozszerzanie ○ Wytłaczanie

○ Formowanie na zimno ○ Formowanie rolek ○ Hydroformowanie

○ Piercing ○ Coining ○ Operacje związane

○ Curling ○ Odcięcie ○ Rysunek ○ Golenie

○ Żużel ○ Przycinanie

Skontaktuj się z nami

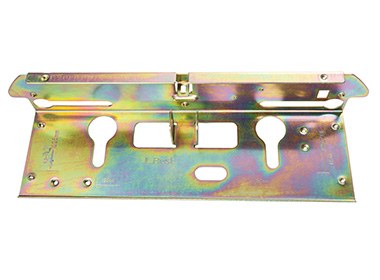

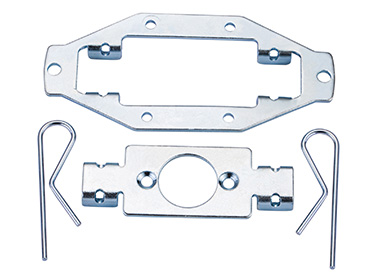

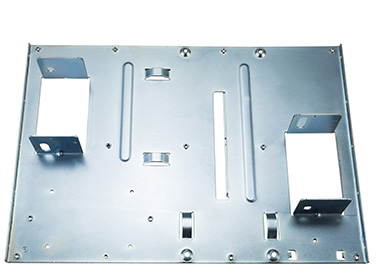

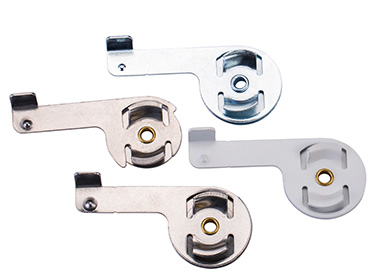

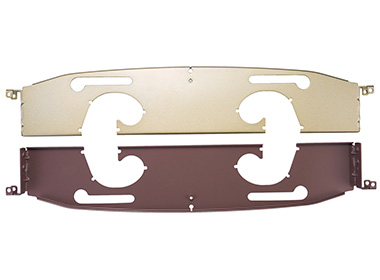

Zastosowanie matrycy do prasy blach

Premium oferuje małą objętość i dużą objętość produkcji blach od małych do dużych części oraz złożony projekt w celu dalszego zwiększenia naszych możliwości precyzyjnego formowania.

Nasze zastosowanie obejmuje:
